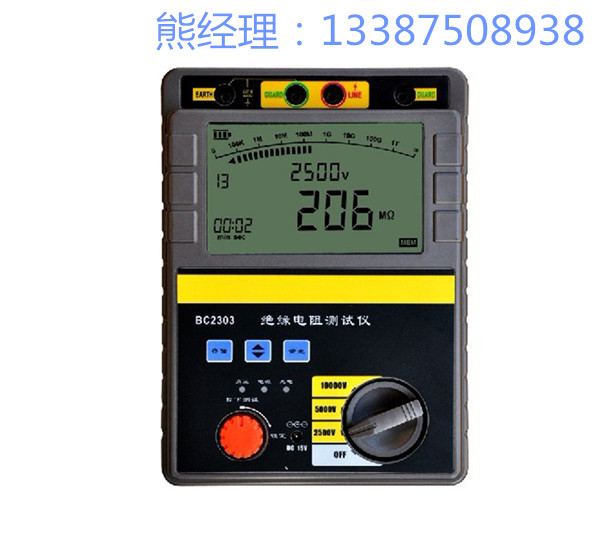

絕緣電阻表俗稱兆歐表，或稱搖表、高阻計、絕緣電阻測試儀等。絕緣電阻表是大量使用于電力網站和用電設備絕緣電阻的檢測儀表，對保證產品質量和運行中的人身及設備安全具有重要意義。


　　電器產品的絕緣性能是評價其絕緣好壞的重要標志之一，它通過絕緣電阻反映出來。

我們測定產品的絕緣電阻，是指帶電部分與外露非帶電金 屬部分(外殼)之間的絕緣電阻，按不同的產品，施加一直流高壓，如100V、250V、500V、1000V等，規定一個最低的絕緣電阻值。有的標準規定 每kv電壓，絕緣電阻不小于1MΩ等。目前在家用電器產品標準中，通常只規定熱態絕緣電阻，而不規定常態條件下的絕緣電阻值，常態條件下的絕緣電阻值由企業標準中自行制定。如果常態絕緣電阻值低，說明絕緣結構中可能存在某種隱患或受損。如電機繞組對外殼的絕緣電阻低，可能是在嵌線時繞組的均線槽絕緣受到損傷所致。在使用電器時，由于突然上電或切斷電源或其它緣故，電路產生過電壓，在絕緣受損處產生擊穿，造成對人身的安全或威脅。

一、絕緣電阻表主要由三部分組成。

第一是直流高壓發生器；第二是測量回路；第三是顯示。

　　(1)直流高壓發生器

測量絕緣電阻必須在測量端施加一高壓，此高壓值在絕緣電阻表國標中規定為50V、100V、250V、500V、1000V、2500V、5000V…

直流高壓的產生一般有三種方法。第一種手搖發電機式。 目前我國生產的兆歐表約80%是采用這種方法(搖表名稱來源)。第二種是通過市電變壓器升壓，整流得到直流高壓。一般市電式兆歐表采用的方法。第三種是利 用晶體管振蕩式或專用脈寬調制電路來產生直流高壓，一般電池式和市電式的絕緣電阻表采用的方法。

　　(2)測量回路

在前面講的搖表(兆歐表)中測量回路和顯示部分的合二 為一的。它是有一個流比計表頭來完成的，這個表頭中有兩個夾角為60°(左右)的線圈組成，其中一個線圈是并在電壓兩端的，另一線圈是串在測量回路中的。 表頭指針的偏轉角度決定于兩個線圈中的電流比，不同的偏轉角度代表不同的阻值，測量阻值越小串在測量回路中的線圈電流就越大，那么指針偏轉的角度越大。另一個方法是用線性電流表作為測量和顯示。前面用到的流比計表頭中由于線圈中的磁場是非均勻的，當指針在無窮大處，電流線圈正好在磁通密度最強的地方，所以盡管被測電阻很大，流過電流線圈電流很少，此時線圈的偏轉角度會較大。當被測電阻較小或為0時，流過電流線圈的電流較大，線圈已偏轉到磁通密度較小的地方，由 此引起的偏轉角度也不會很大。這樣就達到了非線性的矯正。一般兆歐表表頭的阻值顯示需要跨幾個數量級。但當用線性電流表頭直接串入測量回路中就不行了，在高阻值時的刻度全部擠在一起，無法分辨，為了也要達到非線性矯正就必須在測量回路中加入非線性元件。從而達到在小電阻值時產生分流作用。在高電阻時不產生分流，從而使阻值顯示達到幾個數量級。隨著電子技術及計算機技術的發展，數顯表逐步取代指針式儀表。

絕緣電阻數字化測量技術也得到了發展，其中壓比計電路就是其中一個較好測量電路，壓比計電路是由電壓橋路和測量橋路組成。這兩個橋路輸出的信號分別通過A/D轉換再通過單片轉換成數字值顯示。

二、絕緣電阻表的選用

選用絕緣電阻表主要是測量電壓值，另一個是需要測量的范圍，是否能滿足需要。如測量很頻繁最好選帶有報警設定功能.
