電流互感器和電壓互感器安裝要求
變頻串聯諧振交流耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。變頻串聯諧振試驗裝置各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。目前，比較好的方法是采用變頻諧振的方法進行耐壓試驗。
變頻串聯諧振耐壓裝置在電力系統應用中的優點 ：
1、變頻串聯諧振耐壓試驗裝置需要的電源容量與之前的替換產品相比減小了很多。
變頻串聯諧振耐壓試驗裝置的電源是通過諧振電抗器和被試品電容諧振之間產生高電壓和大電流的，在整個系統中，試驗裝置的電源只需要提供系統中有效消耗的部分，因此，試驗裝置需要的電源功率只有試驗容量的1/Q。
2、試驗裝置設備的的體積跟重量都減少了很多。
在變頻串聯諧振耐壓試驗裝置的電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/5-1/10。
3、改善輸出電壓的波形。
串聯諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。
在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變 壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒 傷故障點的憂患。
5、 此耐壓試驗裝置不會出現任何恢復過電壓。
在被試驗的對象發生擊穿時，因失去諧振條件，高電壓也會隨即消失，電弧也會隨即熄滅，但是恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，由于其恢復過程周期比較長，因此不會出現任何恢復過電壓。

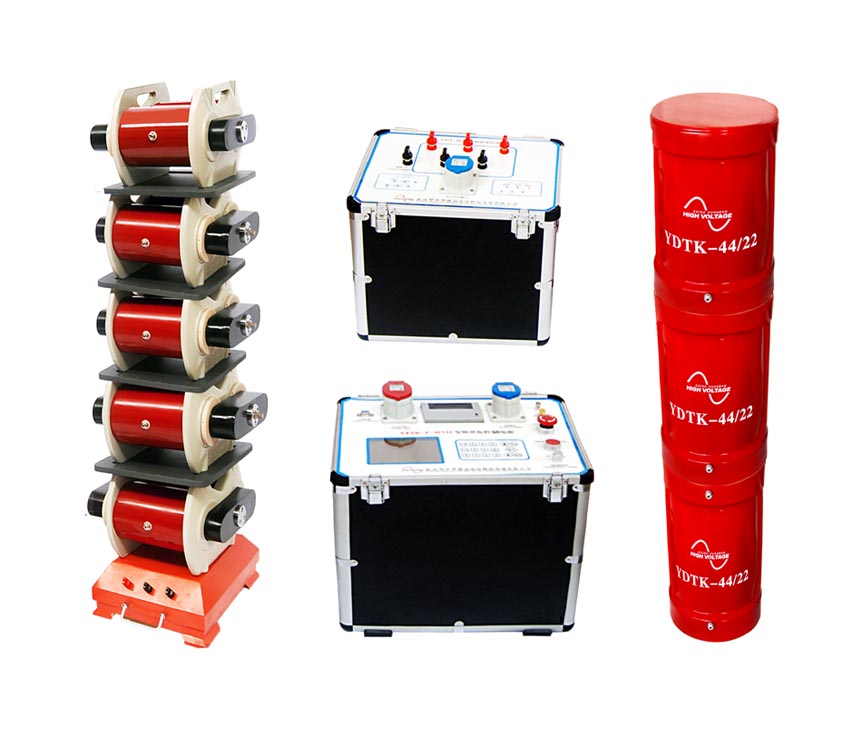

串聯諧振裝置是由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。 被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
變頻串聯諧振交流耐壓試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。變頻串聯諧振試驗裝置各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。目前，比較好的方法是采用變頻諧振的方法進行耐壓試驗。
變頻串聯諧振耐壓裝置在電力系統應用中的優點 ：
1、變頻串聯諧振耐壓試驗裝置需要的電源容量與之前的替換產品相比減小了很多。
變頻串聯諧振耐壓試驗裝置的電源是通過諧振電抗器和被試品電容諧振之間產生高電壓和大電流的，在整個系統中，試驗裝置的電源只需要提供系統中有效消耗的部分，因此，試驗裝置需要的電源功率只有試驗容量的1/Q。
2、試驗裝置設備的的體積跟重量都減少了很多。
在變頻串聯諧振耐壓試驗裝置的電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/5-1/10。
3、改善輸出電壓的波形。
串聯諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。
在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變 壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒 傷故障點的憂患。
5、 此耐壓試驗裝置不會出現任何恢復過電壓。
串聯諧振裝置是由變頻電源、勵磁變壓器、高壓電抗器和電容分壓器組成。 被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
