產品簡介：

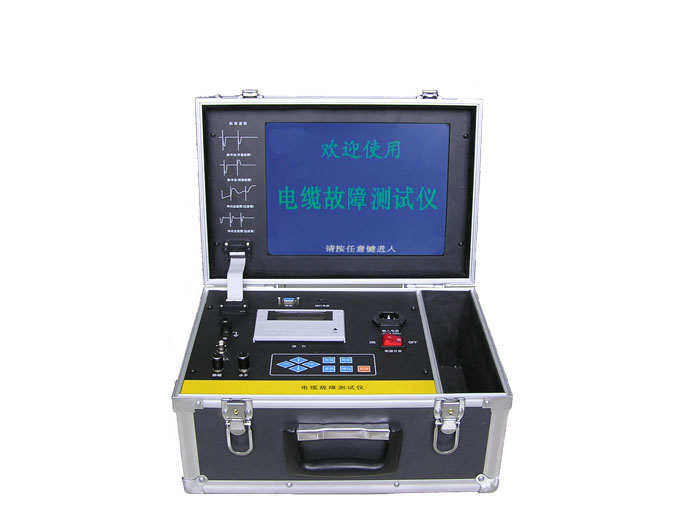

此電纜故障測試儀由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。電纜故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。 電纜路徑信號產生器產生頻率30KHz、最大幅度30V的斷續正弦波信號，用于尋測電纜路徑。電纜路徑信號接收器用來接收路徑信號，用于查找電纜走向和估測電纜埋設的深度。電纜 定位儀用于故障點的精確定位。
產品別稱：
電纜故障檢測儀、高壓電纜故障測試儀、電纜故障儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、電纜故障定點儀、電纜路徑儀
產品特征：
1、可測試各種型號35KV以下電壓等級的銅、鋁芯高、低壓電力電纜的各類故障。常見的油浸紙電纜、交聯聚乙烯電纜、不滴流電纜和聚氯乙烯電纜等四種電纜的電波傳播速度已經在儀器中預置。電纜長度及故障距離的測量均是屏幕直接顯示不需要人工換算。
2、可測試各種型號電纜的開路、短路及電力電纜的高阻閃絡性故障、高阻泄漏性故障。
3、測試距離：
雙端測試距離16km以內。
4、單端盲區距離：＜15米。
5、四種波形采樣頻率：30MHZ、15MHZ、10 MHZ、5MHZ。
6、誤差：
相對誤差小于±2%，絕對誤差千米以下電纜不超過15米，千米以上電纜不超過20米。
7、辯率：V/2f（米）
V：電波在電纜中的傳播速度。
f：實際采樣頻率。
例如：油浸紙介質電纜的電波傳播速度為160米/微秒，如用30MHz采樣頻率，此時屏幕上數字讀數為每移動一個單元亮點，數字應變化V/2f=160/（2×30）=2.66米。
8、液晶顯示器使圖像更清晰。
9、采用單項線光游標，在游標定位后移動游標，可從屏幕上直接顯示故障點距測試端距離。
10、備有"專家系統"。在獲得測試波形及有關參數后，如需保存波形及有關參數，也可利用儀器將測試波形及參數進行貯存，長久保存不怕掉電。
路徑信號源性能指標
1、功能：
該儀器可輸出15KHZ的正弦波信號，根據電纜及現場實際情況與定點儀配合使用，可對地埋電纜的走向及地埋深度進行探測。
2、技術指標
h信號頻率：15KHZ
h輸出功率：≥30W
h振蕩方式：斷續
h電壓：～220V±10%50HZ
h使用環境溫度：－100C～450C
定點儀性能指標
①測試靈敏度
50Ω內阻的信號源送300周信號,定點儀維持不失真輸出為2V,信雜比優于20:1情況下輸入信號不大于10微伏.
②工作種類
定I--信號經過300周濾波器放大收聽
定II--信號直接放大收聽
路徑--探測埋設電纜的走向及埋設深度時使用
③輸入阻抗≥1.2KΩ
④使用2×2000?耳機
⑤工作電壓：9V±10%
⑥工作電流：定點工作5mA，路徑工作7mA
⑦使用環境溫度：－100℃～400℃
