局部放電檢測儀（測試儀）
一、公司簡介：
武漢科新電力公司專業生產電力檢測設備，憑借強大的技術團體和優秀的服務質量，帶給您方便實用，經久耐用，便宜好用的電力監測產品，無論您是需要試驗變壓器，串聯諧振裝置，還是需要繼電保護測試儀，我們都能提供讓您滿意的好產品。選擇武漢科新電力，選擇看得見的實惠。我們期待您的光臨。
二、產品簡介：

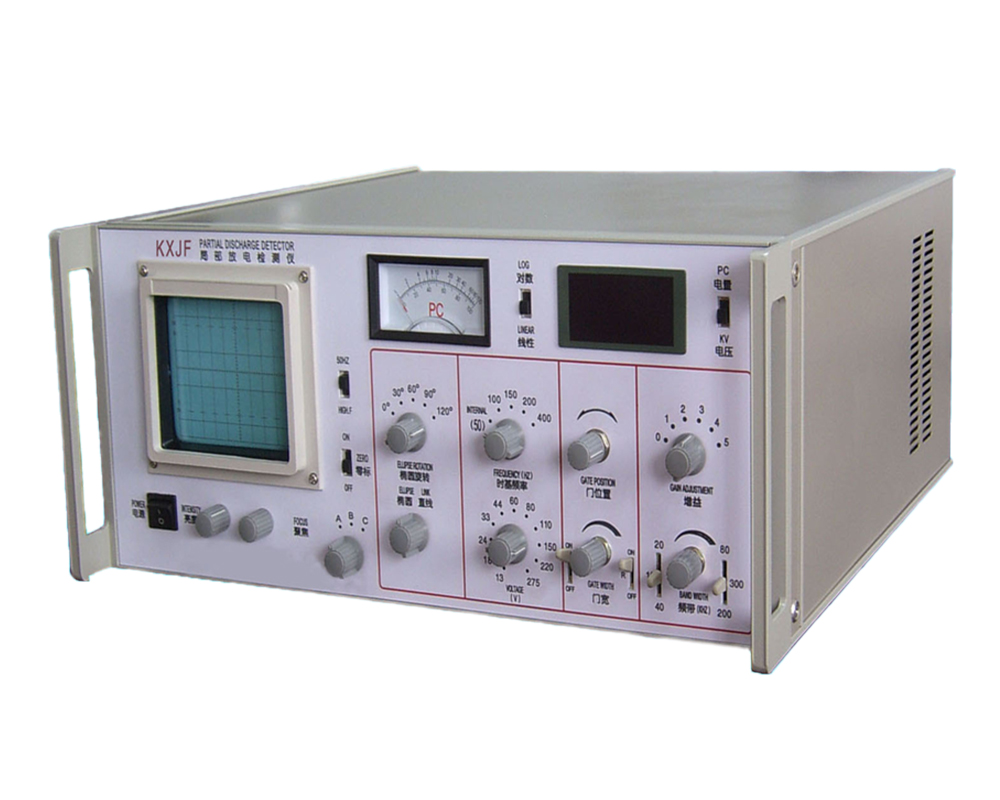

檢測阻抗是拾取檢測信號的裝置，在使用中，應根據不同的測試目的，被試品的種類來選擇合適的檢測阻抗，以提高局部放電測量的靈敏度、分辨能力、波形特性及信噪比。KXJF系列局部放電檢測儀廣泛應用于電機、變壓器、互感器、電纜、套管、電壓電容和高壓開關、氧化鋅避雷器等各種高電壓電器的局部放電容量測試，該儀器使用方便，操作簡單，測量靈敏度高穩定性好，是局部放電測量的必備測試儀。本儀器是電力部門、制造廠商和科研院所等單位廣泛使用的實用的局部放電測試儀器。
三、產品別稱：
局部放電測試儀、局放儀、局部放電測試系統、局部檢測系統、局部放電檢測系統
四、產品特點：
1、采用人屏幕示波管，屏幕有效工作面積達l00x80mm，可清晰地觀測放電波形。
2、采用雙表頭顯示放電量，既有數字表顯示PC值，同時又有指針表頭顯示PC值，指針表可分線性和對數指示。
3、機內噪聲小，檢測靈敏度高，試樣電容覆蓋范罔大，適用樣晶范圍廣。
4、體積小，重最輕，便于攜帶。
五、技術參數：
1．檢測度品的電容范圍： 6PF一250uF
2．檢測靈敏度 <0．02pc(電容50pf)
3．橢圓掃描時基： 50HZ、1 00Hz、1 50Hz、200Hz、400HZ，
4．橢圓旋轉 以3 0。為·檔，可作1 2 0。旋轉
5．放大器： 3db低端頻率fL：10KHZ、20KHz、40KHZ、任選；高端：80KHz、200KHZ、300KHZ任選。增益調節 范 圍>l 20db。檔問增益差20±1 db，正負脈沖響應不對稱性<1 dB
6．時問窗： 窗寬l 5。一l 5 0。，窗位置可旋轉0。一1 7 0。
7．脈沖峰值表： 數字表頭以3又1/2參位L E D數字表顯示0一l 0 0 0，誤差<3％(以滿度計)
8．試驗電壓表： 量程5 0KV(可擴展)，3又1/2專位L E D數字表，顯示0一l 0 0 0，誤差<±2％
9．體積： 500x500x210(mm) ．
10．重量： 約16Kg
| 輸入單元序號 | 調電容范圍 | 靈敏度（PC） （不平衡電路） |
允許電流有效值 | |
| 不平衡電路 | 平衡電路 | |||
| 1 | 6-25-100微微法 | 0.02 | 30mA | 0.25A |
| 2 | 25-100-400微微法 | 0.04 | 60mA | 0.5A |
| 3 | 100-400-1500微微法 | 0.06 | 120mA | 1A |
| 4 | 400-1500-6000微微法 | 0.1 | 0.25A | 2A |
| 5 | 1500-6000-25000微微法 | 0.2 | 0.5A | 4A |
| 6 | 0.006-0.025-0.1微法 | 0.3 | 1A | 8A |
| 7 | 0.025-0.1-0.4微法 | 0.5 | 2A | 15A |
| 8 | 0.1-0.4-1.5微法 | 1 | 4A | 30A |
| 9 | 0.4-1.5-6.0微法 | 1.5 | 8A | 60A |
| 10 | 1.5-6.0-25微法 | 2.5 | 15A | 120A |
| 11 | 6.0-25-60微法 | 5 | 25A | 200A |
| 12 | 25-60-250微法 | 10 | 50A | 300A |
| 7R | 電阻 | 0.5 | 2A | 15A |
六、產品附件：
1、專用測量電纜線8米 2根
2、電源線 1根
3、0.5A保險絲 1根
4、1A保險絲 1根
5、校正方波發生器 1臺
6、輸入單元 1只
7、使用說明書 1份
